[CNN 알고리즘들] AlexNet의 구조

AlexNet은 2012년에 개최된 ILSVRC(ImageNet Large Scale Visual Recognition Challenge) 대회의 우승을 차지한 컨볼루션 신경망(CNN) 구조이다. CNN의 부흥에 아주 큰 역할을 한 구조라고 말할 수 있다. AlexNet의 original 논문명은 "ImageNet Classification with Deep Convolutional Neural Networks"이다. 이 논문의 첫번째 저자가 Alex Khrizevsky이기 때문에 그의 이름을 따서 AlexNet이라고 부른다. CNN의 가장 간단한 구조 중의 하나인 LeNet-5와 비교하면서 설명하니, LeNet-5 포스팅을 먼저 읽고 시작하시는 것을 추천합니다.



AlexNet 구조

AlexNet의 기본구조는 LeNet-5와 크게 다르지 않다. 2개의 GPU로 병렬연산을 수행하기 위해서 병렬적인 구조로 설계되었다는 점이 가장 큰 변화이다. AlexNet의 구조도를 살펴보자(그림1).



그림1. AlexNet의 구조도 [2]



AlexNet은 8개의 레이어로 구성되어 있다. 5개의 컨볼루션 레이어와 3개의 full-connected 레이어로 구성되어 있다. 두번째, 네번째, 다섯번째 컨볼루션 레이어들은 전 단계의 같은 채널의 특성맵들과만 연결되어 있는 반면, 세번째 컨볼루션 레이어는 전 단계의 두 채널의 특성맵들과 모두 연결되어 있다는 것을 집고 넘어가자.



이제 각 레이어마다 어떤 작업이 수행되는지 살펴보자. 우선 AlexNet에 입력 되는 것은 224 x 224 x 3 이미지다. (224 x 224 사이즈의 RGB 컬러 이미지를 뜻한다.)





1) 첫번째 레이어(컨볼루션 레이어): 96개의 11 x 11 x 3 사이즈 필터커널로 입력 영상을 컨볼루션해준다. 컨볼루션 보폭(stride)를 4로 설정했고, zero-padding은 사용하지 않았다. zero-padding은 컨볼루션으로 인해 특성맵의 사이즈가 축소되는 것을 방지하기 위해, 또는 축소되는 정도를 줄이기 위해 영상의 가장자리 부분에 0을 추가하는 것이다. 결과적으로 55 x 55 x 96 특성맵(96장의 55 x 55 사이즈 특성맵들)이 산출된다. 그 다음에 ReLU 함수로 활성화해준다. 이어서 3 x 3 overlapping max pooling이 stride 2로 시행된다. 그 결과 27 x 27 x 96 특성맵을 갖게 된다. 그 다음에는 수렴 속도를 높이기 위해 local response normalization이 시행된다. local response normalization은 특성맵의 차원을 변화시키지 않으므로, 특성맵의 크기는 27 x 27 x 96으로 유지된다.



* 컨볼루션 이후 특성맵의 사이즈가 어떻게 결정되는지에 대해서 의문을 가질 분들이 계실 것 같습니다. 그래서 이에 대한 내용을 AlexNet보다 이후에 나온 모델들인 VGG-F, VGG-M, VGG-S을 설명하면서 하단부에 소개했으니 참고하시기 바랍니다.

=> https://bskyvision.com/420



2) 두번째 레이어(컨볼루션 레이어): 256개의 5 x 5 x 48 커널을 사용하여 전 단계의 특성맵을 컨볼루션해준다. stride는 1로, zero-padding은 2로 설정했다. 따라서 27 x 27 x 256 특성맵(256장의 27 x 27 사이즈 특성맵들)을 얻게 된다. 역시 ReLU 함수로 활성화한다. 그 다음에 3 x 3 overlapping max pooling을 stride 2로 시행한다. 그 결과 13 x 13 x 256 특성맵을 얻게 된다. 그 후 local response normalization이 시행되고, 특성맵의 크기는 13 x 13 x 256으로 그대로 유지된다.



3) 세번째 레이어(컨볼루션 레이어): 384개의 3 x 3 x 256 커널을 사용하여 전 단계의 특성맵을 컨볼루션해준다. stride와 zero-padding 모두 1로 설정한다. 따라서 13 x 13 x 384 특성맵(384장의 13 x 13 사이즈 특성맵들)을 얻게 된다. 역시 ReLU 함수로 활성화한다.



4) 네번째 레이어(컨볼루션 레이어): 384개의 3 x 3 x 192 커널을 사용해서 전 단계의 특성맵을 컨볼루션해준다. stride와 zero-padding 모두 1로 설정한다. 따라서 13 x 13 x 384 특성맵(384장의 13 x 13 사이즈 특성맵들)을 얻게 된다. 역시 ReLU 함수로 활성화한다.



5) 다섯번째 레이어(컨볼루션 레이어): 256개의 3 x 3 x 192 커널을 사용해서 전 단계의 특성맵을 컨볼루션해준다. stride와 zero-padding 모두 1로 설정한다. 따라서 13 x 13 x 256 특성맵(256장의 13 x 13 사이즈 특성맵들)을 얻게 된다. 역시 ReLU 함수로 활성화한다. 그 다음에 3 x 3 overlapping max pooling을 stride 2로 시행한다. 그 결과 6 x 6 x 256 특성맵을 얻게 된다.



6) 여섯번째 레이어(Fully connected layer): 4096개의 6 x 6 x 256 커널을 사용해서 전 단계의 특성맵을 컨볼루션해준다. 결과적으로 1 x 1 x 4096 특성맵(4096장의 1 x 1 사이즈 특성맵들)을 얻게 된다. 그리고 ReLU 함수로 활성화한다. 결과적으로 4096개의 성분(뉴런)으로 구성된 벡터가 만들어진다.



7) 일곱번째 레이어(Fully connected layer): 4096개의 뉴런으로 구성되어 있다. 전 단계의 4096개 뉴런과 촘촘히 연결되어 있다. 출력 값은 ReLU 함수로 활성화된다.



8) 여덟번째 레이어(Fully connected layer): 1000개의 뉴런으로 구성되어 있다. 전 단계의 4096개 뉴런과 촘촘히 연결되어 있다. 1000개 뉴런의 출력값에 softmax 함수를 적용해 1000개 클래스 각각에 속할 확률을 나타낸다.





총, 약 6천만개의 파라미터가 훈련되어야 한다. LeNet-5에서 6만개의 파라미터가 훈련되야했던 것과 비교하면 천배나 많아졌다. 하지만 그만큼 컴퓨팅 기술도 좋아졌고, 훈련시간을 줄이기 위한 방법들도 사용되었기 때문에 훈련이 가능했다. 예전 기술 같으면 상상도 못할 연산량이다.



AlexNet 좀 더 깊이 들여다보기

1) ReLU 함수: 활성화 함수로는 LeNet-5에서 사용되었던 Tanh 함수 대신에 ReLU 함수가 사용되었다. ReLU는 rectified linear unit의 약자이다. 같은 정확도를 유지하면서 Tanh을 사용하는 것보다 6배나 빠르다고 한다. AlexNet 이후에는 활성화함수로 ReLU 함수를 사용하는 것이 선호되고 있다.

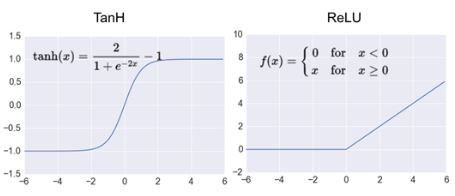

그림2. tanh 함수와 ReLU 함수 [2]



2) dropout: 과적합(over-fitting)을 막기 위해서 규제 기술의 일종인 dropout을 사용했다. dropout이란 fully-connected layer의 뉴런 중 일부를 생략하면서 학습을 진행하는 것이다[5]. 몇몇 뉴런의 값을 0으로 바꿔버린다. 따라서 그 뉴런들은 forward pass와 back propagation에 아무런 영향을 미치지 않는다. dropout은 훈련시에 적용되는 것이고, 테스트시에는 모든 뉴런을 사용한다.

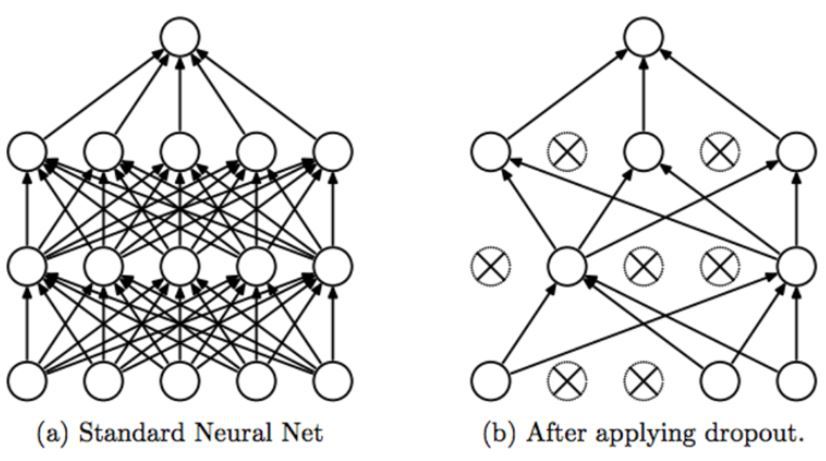

그림3. dropout 설명 [2]





3) overlapping pooling: CNN에서 pooling의 역할은 컨볼루션을 통해 얻은 특성맵의 크기를 줄이기 위함이다. LeNet-5의 경우 평균 풀링(average pooling)이 사용된 반면, AlexNet에서는 최대 풀링(max pooling)이 사용되었다. 또한 LeNet-5의 경우 풀링 커널이 움직이는 보폭인 stride를 커널 사이즈보다 작게 하는 overlapping pooling을 적용했다. 따라서 정확히 말하면 LeNet-5는 non-overlapping 평균 풀링을 사용한 것이고, AlexNet은 overlapping 최대 풀링을 사용한 것이다.



overlapping 풀링과 non-overlapping 풀링을 비교한 그림은 아래와 같다. 편의를 위해 최대 풀링인 경우로 설명했다.



그림4. non-overlapping pooling과 overlapping pooling 비교





overlapping 풀링을 하면 풀링 커널이 중첩되면서 지나가는 반면, non-overlapping 풀링을 하면 중첩없이 진행된다. overlapping 풀링이 top-1, top-5 에러율을 줄이는데 좀 더 효과가 있다고 한다.



4) local response normalization (LRN): 신경생물학에는 lateral inhibition이라고 불리는 개념이 있다. 활성화된 뉴런이 주변 이웃 뉴런들을 억누르는 현상을 의미한다. lateral inhibition 현상을 모델링한 것이 바로 local response normalization이다. 강하게 활성화된 뉴런의 주변 이웃들에 대해서 normalization을 실행한다. 주변에 비해 어떤 뉴런이 비교적 강하게 활성화되어 있다면, 그 뉴런의 반응은 더욱더 돋보이게 될 것이다. 반면 강하게 활성화된 뉴런 주변도 모두 강하게 활성화되어 있다면, local response normalization 이후에는 모두 값이 작아질 것이다.



5) data augmentation: 과적합을 막기 위해 dropout 말고도 또다른 방법이 사용되었다. 과적합을 막는 가장 좋은 방법 중 하나는 데이터의 양을 늘리는 것이다. 훈련시킬 때 적은 양의 데이터를 가지고 훈련시킬 경우 과적합될 가능성이 크기 때문이다. 따라서 AlexNet의 개발자들은 data augmentation이란 방법을 통해 데이터의 양을 늘렸다. 쉽게 말해서 하나의 이미지를 가지고 여러 장의 비슷한 이미지를 만들어 내는 것이다. 이미지를 좌우 반전시키거나, AlexNet이 허용하는 입력 이미지 크기인 224 x 224 x 3보다 좀 더 큰 이미지를 조금씩 다르게 잘라서 224 x 224 x 3으로 만들어줘서 여러 장을 만들어낸다. 같은 내용을 담고 있지만 위치가 살짝 다른 이미지들이 생산된다.

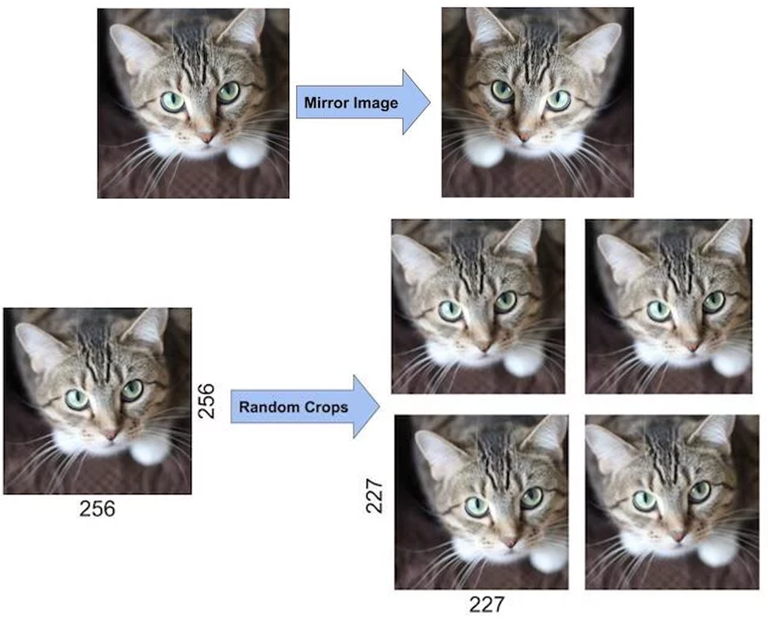

그림5. data augmentation





<참고자료>

[1] https://laonple.blog.me/220654387455, 라온피플, AlexNet 첫번째 포스팅

[2] https://medium.com/coinmonks/paper-review-of-alexnet-caffenet-winner-in-ilsvrc-2012-image-classification-b93598314160, Sik-Ho Tsang in Coinmonks, "Review: AlexNet, CaffeNet-Winner of ILSVRC 2012 (Image Classification)"

[3] https://www.learnopencv.com/understanding-alexnet/, 내용 좋음.

[4] https://medium.com/@smallfishbigsea/a-walk-through-of-alexnet-6cbd137a5637, Hao Gao, "A Walk-through of AlexNet"

[5] https://curaai00.tistory.com/4, 내용 괜찮음.

[6] https://laonple.blog.me/220662317927, 라온피플, AlexNet 두번째 포스팅

[7] https://prateekvjoshi.com/2016/04/05/what-is-local-response-normalization-in-convolutional-neural-networks/, local response normalization 역할
